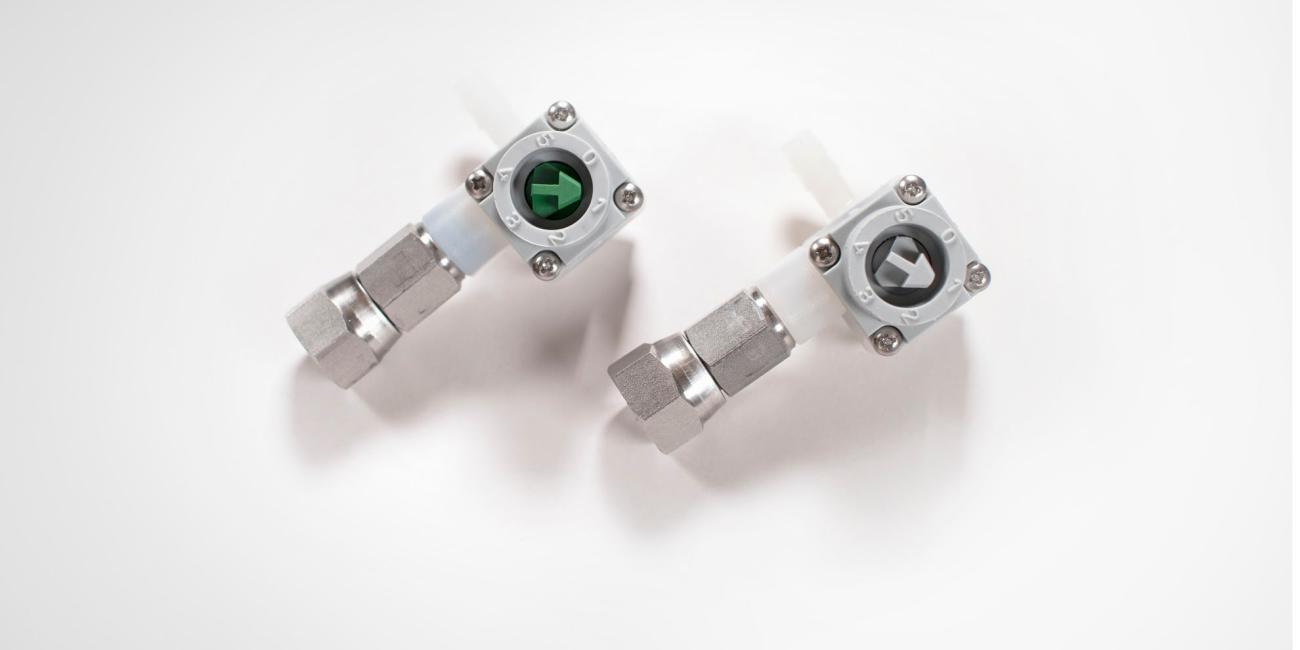

Zawór dozujący SC click
Poprzez obracanie tarczy z pięcioma różnymi otworami można dokładnie określić żądaną ilość środków chemicznych.
Do regulacji dawki środka chemicznego należy użyć klucza, który służy również do zamykania drzwi szafki.
Po każdej zmianie ustawienia obciążenie sprężyny spowoduje kliknięcie, które oznacza, że zawór jest ustawiony w żądanej pozycji.
Należy pamiętać, że liczby na zaworze dozującym nie wskazują stężenia.
Dozowanie jest zależne od wielu czynników takich jak temperatura produktu, lepkość, gęstość, warunki ciśnieniowe, długość węża, ciśnienie powietrza itp.
W związku z tym wartości procentowe podane w poniższych tabelach są jedynie orientacyjne.
Zalecamy dostosowanie dawki przez dostawcę środków chemicznych.

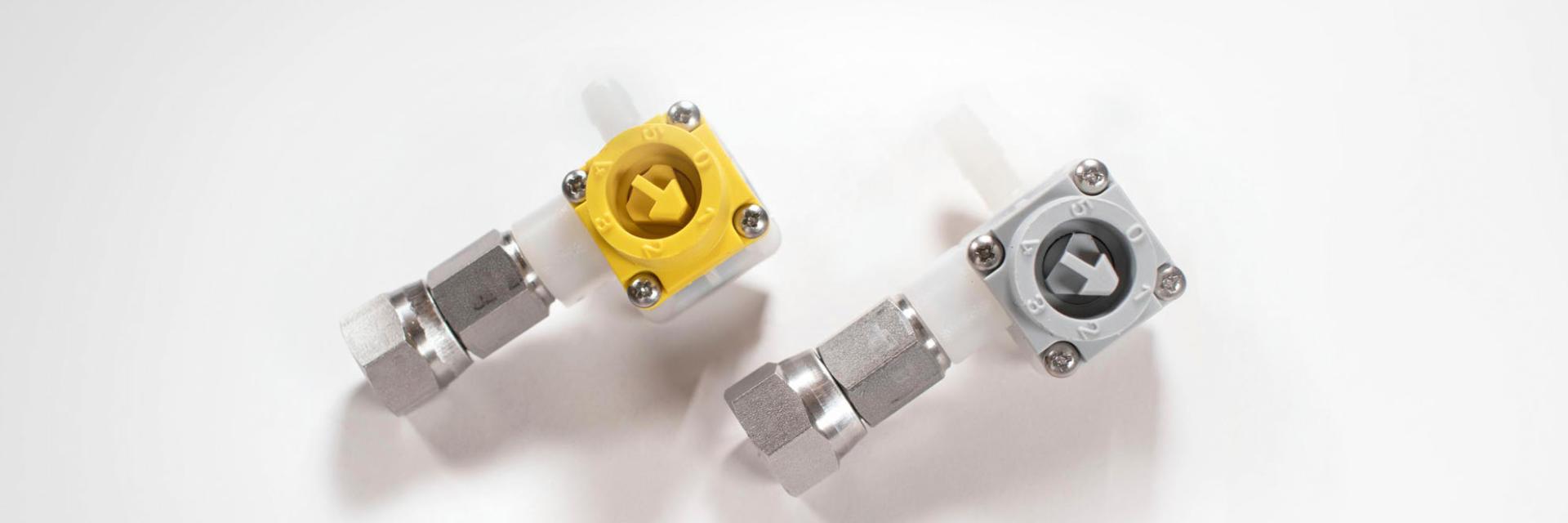

Zawór dozujący szary — do produktów pianotwórczych
| Powietrze Ciśnienie |
Pozycja | ||||
| 1 | 2 | 3 | 4 | 5 | |
| Wielkość kryzy | |||||
| 0,8 mm | 1,0 mm | 1,2 mm | 1,4 mm | 1,6 mm | |
| 0 barów | 3,5% | 5,1% | 7,3% | 8,3% | 9,1% |
| 5 barów | 3,5% | 4,8% | 6,3% | 7,3% | 8,1% |
| 6 barów | 3,1% | - | 5,5% | - | 7,3% |

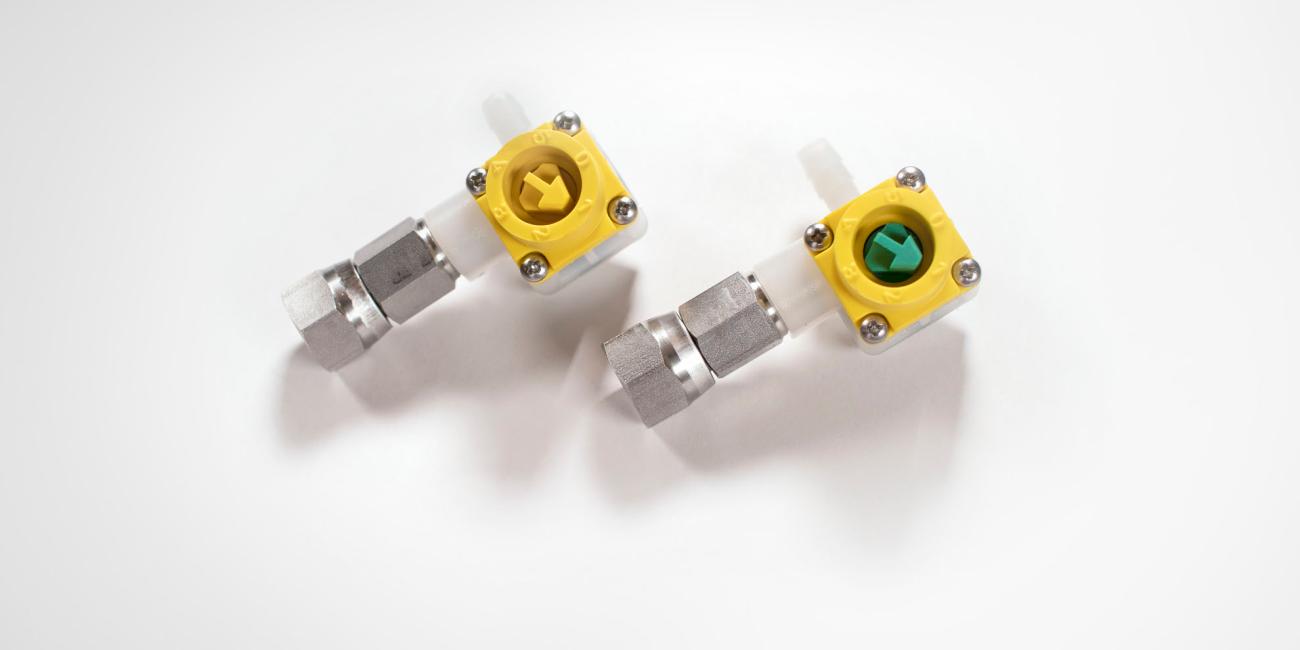

Zawór dozujący żółty — do produktów dezynfekcyjnych
| Powietrze Ciśnienie |
Pozycja | ||||
| 1 | 2 | 3 | 4 | 5 | |
| Wielkość kryzy | |||||
| 0,5 mm | 0,6 mm | 0,7 mm | 0,8 mm | 0,9 mm | |
| 0 barów | 1,6% | 2,2% | 2,9% | 3,5% | 4,8% |
| 5 barów | 1,3% | 2,0% | 2,6% | - | 4,4% |
| 6 barów | 1,3% | 1,9% | 2,3% | - | 4,4% |
Kliknij, aby powiększyć obraz
Dozowanie zależy od wielu czynników, takich jak temperatura produktu, lepkość, gęstość, warunki ciśnieniowe, długość węża, ciśnienie powietrza itp.
W związku z tym wspomniane wartości procentowe na powyższej ilustracji mają jedynie charakter orientacyjny.
