Instrukcja montażu

Podczas montażu nowej stacji głównej, stacji pomp lub automatycznego satelity, zalecamy zaopatrzenie się w uchwyt do podnoszenia System Cleaners , aby zapewnić bezpieczeństwo i uniknąć ryzyka wypadków przy podnoszeniu. Wspornik posiada trzy gniazda o różnych rozmiarach, dzięki czemu można go zamontować na różnych urządzeniach: AM/AMM, MS, PS i AS/ASM.*.

*Uwaga, że wspornik do podnoszenia nie ma zastosowania do MS(C)1-10, CP i AMM50-10.

Proszę postępować zgodnie z poniższymi instrukcjami.

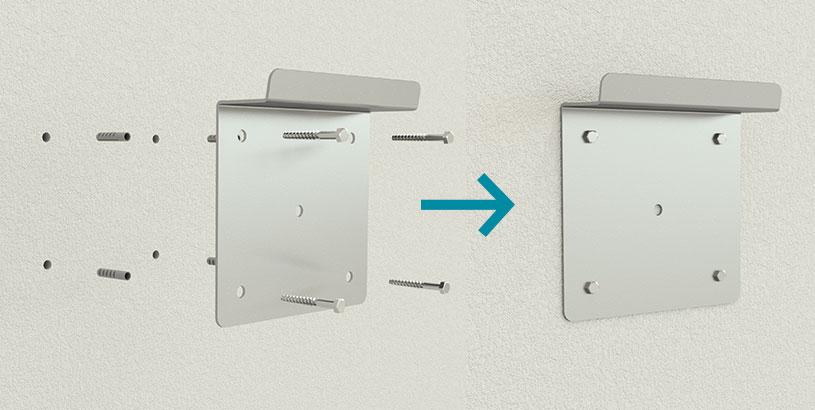

Zacznij od wywiercenia otworów i zamontowania wspornika ściennego (wspornik w zestawie wraz z wkrętami i zatyczkami).

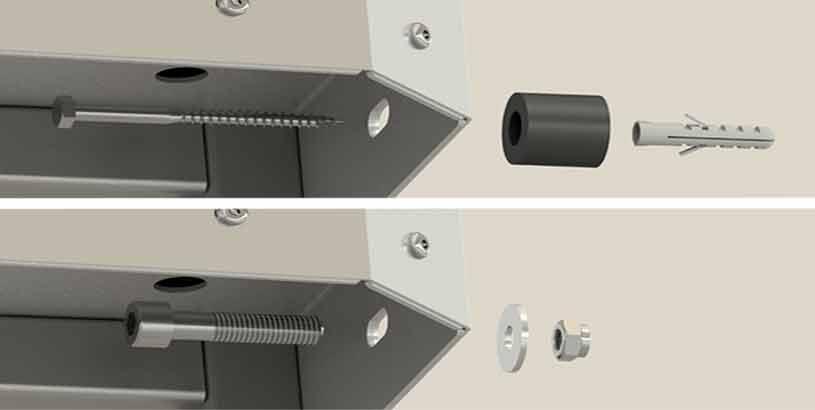

WAŻNE: Podczas mocowania sprzętu do ściany lub regału podłogowego, ZAWSZE należy pamiętać o zamontowaniu śruby zabezpieczającej w dolnej części obudowy do ściany (1) lub regału podłogowego (2).

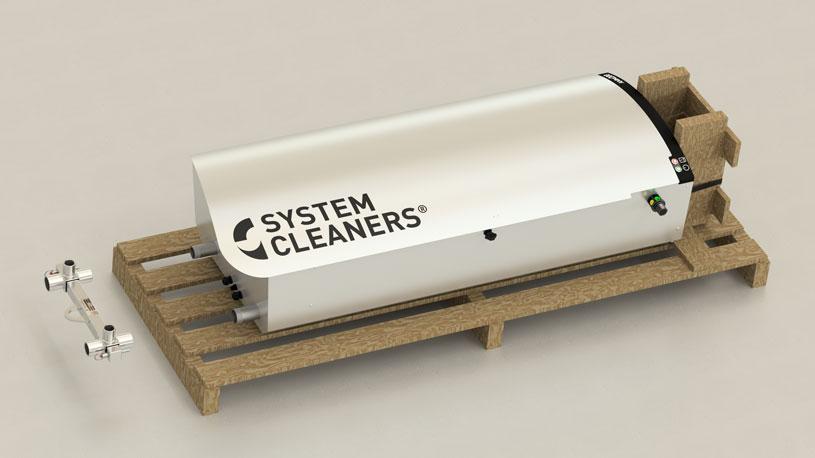

Nowe urządzenie System Cleaners jest dostarczane w pozycji leżącej na palecie. Aby zamontować go na uchwycie ściennym lub stojaku podłogowym, zalecamy użycie uchwytu do podnoszenia System Cleaners (nr art. 96-010500). Uchwyt do podnoszenia pasuje do rur wlotowych i wylotowych.

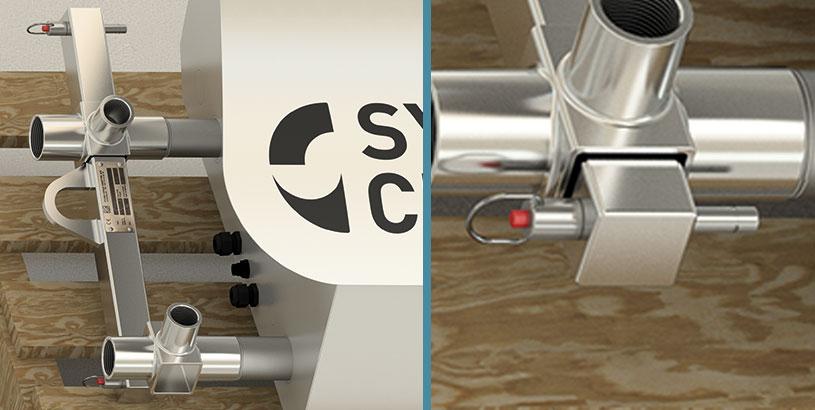

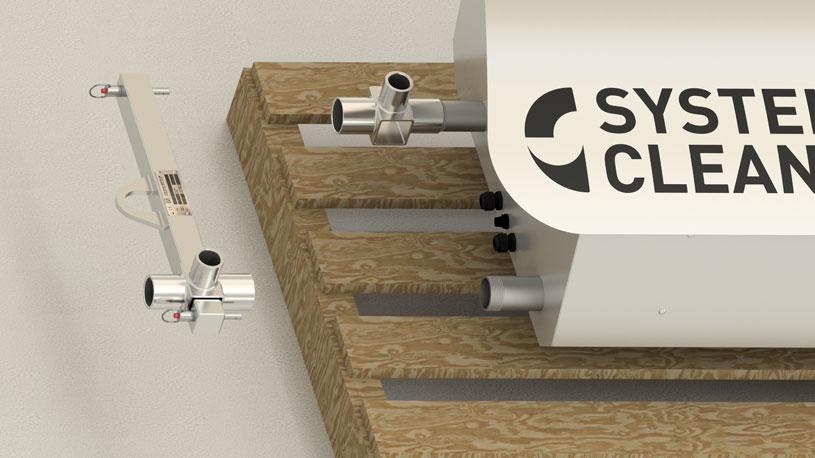

Usuń bolce i poprzeczkę, a następnie zamontuj gniazda o odpowiednich rozmiarach na gniazdach.

Umieść poprzeczkę we właściwej pozycji, przesuwając ją przez kwadratowe otwory. Upewnij się, że oba sworznie są prawidłowo zamocowane.

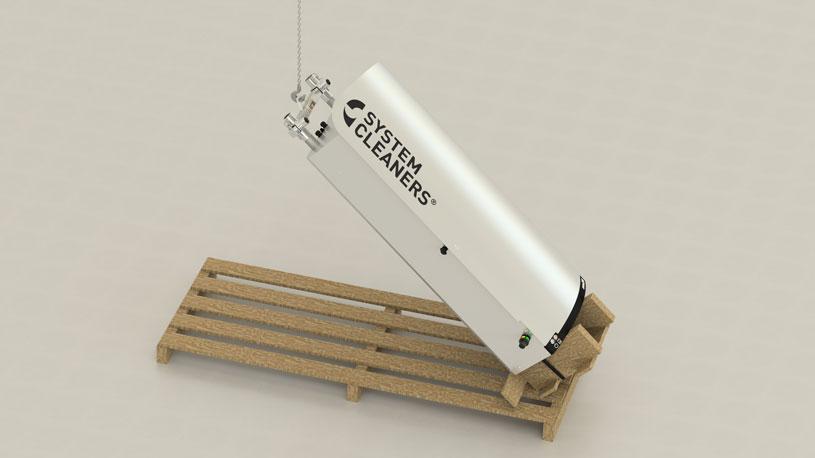

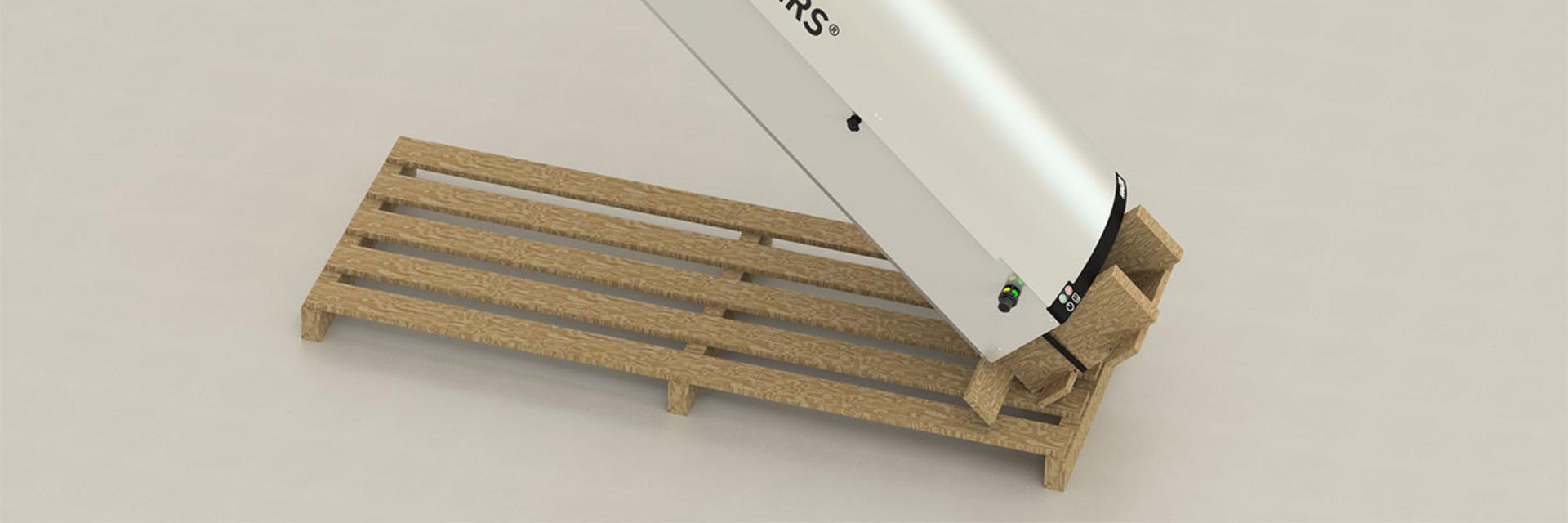

Do podniesienia urządzenia z pozycji poziomej do pionowej należy użyć uchwytu do podnoszenia.

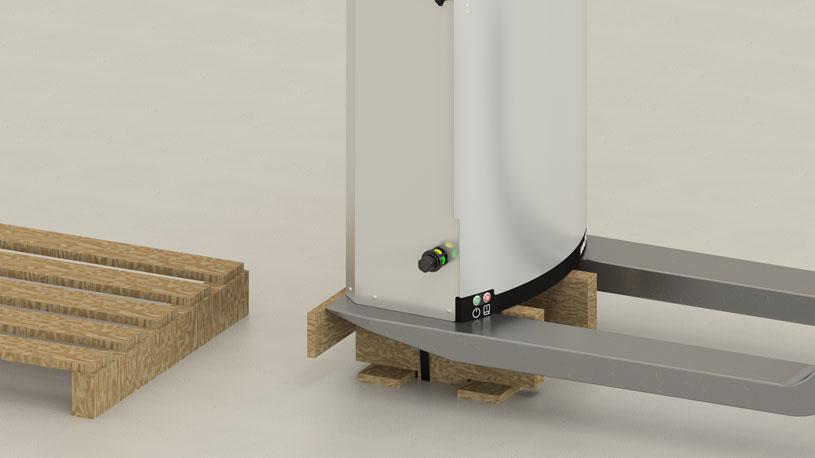

Po ustawieniu w pozycji pionowej do ostatnich czynności montażowych można użyć wózka widłowego.

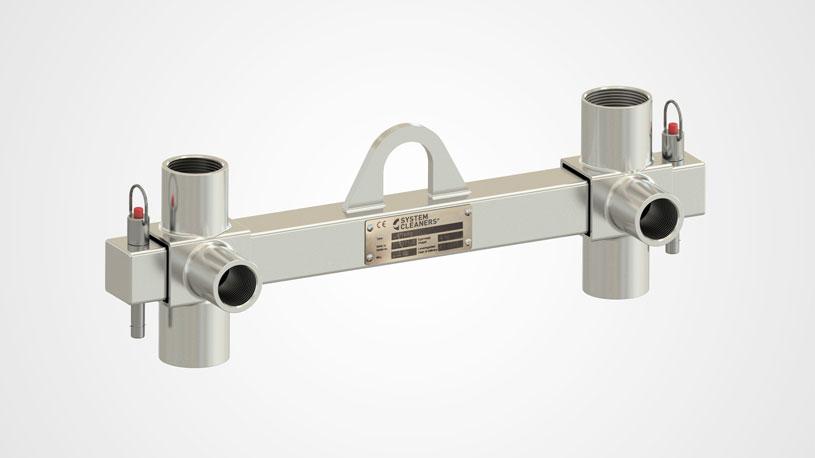

System Cleaners Uchwyt do podnoszenia nr art. 96-010500

Przyłącza: 1" BSP, 1¼" BSP, 1½" BSP
Stosowane dla: AM/AMM, MS, PS i AS/ASM*.
WLL: 200 kg

*Wyjątki: MS(C)1-10, CP i AMM50-10.
